HYF-999 超耐蝕納米水性封閉劑
水溶性封閉劑為水性體系，有很高的防腐性能和極強的附著力，不含甲醛、苯、重金屬等 有害物質(zhì)，有利于環(huán)境保護(hù)和操作者的身心健康，干燥后變?yōu)橥该鞴饬聊樱梢杂米鲎罱K的 防腐涂層，也可作為防銹底漆使用。封閉膜層具有優(yōu)異的光亮性、平整性、防變色性、抗腐蝕 性和高附著性等特點。
特性
1. HYF-999 是一種以納米硅為基礎(chǔ)的水性有機(jī)封閉劑，膜層透明
，廣泛應(yīng)用于汽車、玩具、 電子等行業(yè)，符合 IEC62321 標(biāo)準(zhǔn)要求；

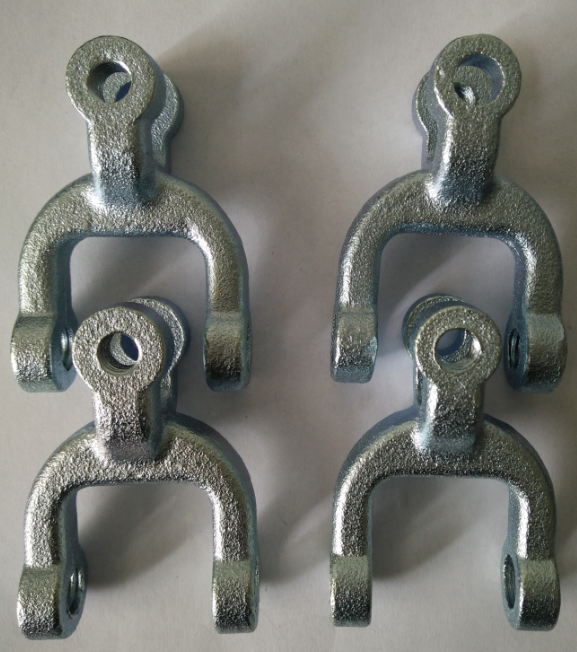

2. HYF-999 應(yīng)用于鋅和鋅合金鍍層上，能顯著提高各種鍍鋅及鍍鋅合金鈍化膜層的耐蝕性，可提高中性鹽霧測試 100-200 小時，適應(yīng)于掛鍍和滾鍍。
溶液種類和性狀
名稱 | 作用 | 外觀 | 比重 | 包裝重量 |
HYF-999 | 提供保護(hù)膜層 | 淡藍(lán)色液體 | 0.9-1.1 | 25KG |
工藝流程及操作條件
1) 工藝流程
鍍鋅
兩次水
硝酸活化
水洗
鈍化處理
兩次水洗
洗 HYF-999
80℃干燥
2) 操作條件
操作條件 | 范圍 | 建議開缸量/參數(shù) |
HYF-999 | 50 - 300 毫升/升 | 視鹽霧及外觀要求 |
浸漬溫度 (采用間接加熱) | 常溫 - 40oC | / |
p H (用氨水調(diào)整，正常情況下 PH 無需調(diào) 整，只需補加 HL-218 即可) | 8.0-9.0 | / |
浸漬時間 | 立刻或延遲 | / |
干燥時間 | 10 - 30 分鐘 | / |
干燥溫度 | 60 - 120 oC | 80 oC |
配制溶液
1. 注入總?cè)萘?/span> 50%的純水。
2. 攪拌下加入計量的 HYF-999。
3. 攪拌至工作液混合均勻。
4. 調(diào)整工作液至最后的操作容量。
補充及維護(hù)
正常生產(chǎn)時藥液會消耗和帶出，需要補充。
藥液名稱 | 消耗量 | 添加量 |
HYF-999 | 10-30ml /平方米 | 15-35ml /平方米 |
** 注: 具體的補充量根據(jù)實際操作條件和不同的工件特性而定。
封閉劑濃度越高，則耐蝕性越高，但鈍化膜層顏色越淺，具體可根據(jù)鹽霧及色彩要求進(jìn)行調(diào)整。
生產(chǎn)過程中應(yīng)注意避免帶入酸及金屬離子的污染。
封閉劑的固含量檢測方法
所需儀器
1. 分析天平：精度 0.001 克；
2. 烘箱：工作溫度為 180±5℃；
3. 蒸發(fā)皿：面積為 20cm2；
分析步驟：
1. 稱量洗凈的干燥蒸發(fā)皿重量，記為 M1 (克) ；
2. 移取 100ml 工作液樣品與蒸發(fā)皿中，并稱量蒸發(fā)皿重量，記為 M2 (克) ；
3. 將裝有工作液的蒸發(fā)皿放入已預(yù)熱 180℃的烘箱中，烘 30 分鐘；
4. 待冷卻至室溫后，稱量蒸發(fā)皿重量，記為 M3(克)。
計算
M3 – M1
HYF-999--固含量= ---------------------- x 100%
M2 - M1
本說明書內(nèi)所有關(guān)于本公司產(chǎn)品的建議，均以本公司信賴的實驗和數(shù)據(jù)作為標(biāo)準(zhǔn)。使用者須按照自行測試的結(jié)果，以確定產(chǎn)品的質(zhì) 量和合適性。因各從業(yè)于實際應(yīng)用上有所差異，本公司不能保證及不負(fù)責(zé)任何不良后果，也不會為本說明書內(nèi)容或產(chǎn)品的應(yīng)用和處理合 適性作出明示或暗示的保證。此說明書內(nèi)所有資料，不能視作任何形式侵犯版權(quán)的證據(jù)。
